Настраиваем включение батарей при просадке энергии в сети.
Обычно в лодках около двух батарей, которые соединены с реле и щитком. Реле определяют заряжаются ли батареи или отдают энергию в общую сеть. Управление выведено на кнопку около батарей или в навигационный терминал. Включение и выключение батарей зачастую становится дополнительным геморроем, особенно при игре в одиночку или небольшой командой. Поэтому берем отвертку поострее, горсть выдранных с предыдущего маяка компонентов и занимаемся непотребством.
Необходимые предметы:
- 1 компонент память
- 1 вычесть
- 2 больше
- 7 проводов
Общий принцип. Определяем границу комфортной для себя просадки энергии в сети, записываем в компонент память. Вычитаем из загрузки сети значение вырабатываемой энергии, сравниваем с комфортным дефицитом. На основании сравнения включаем реле батарей на отдачу энергии либо оставляем в покое.

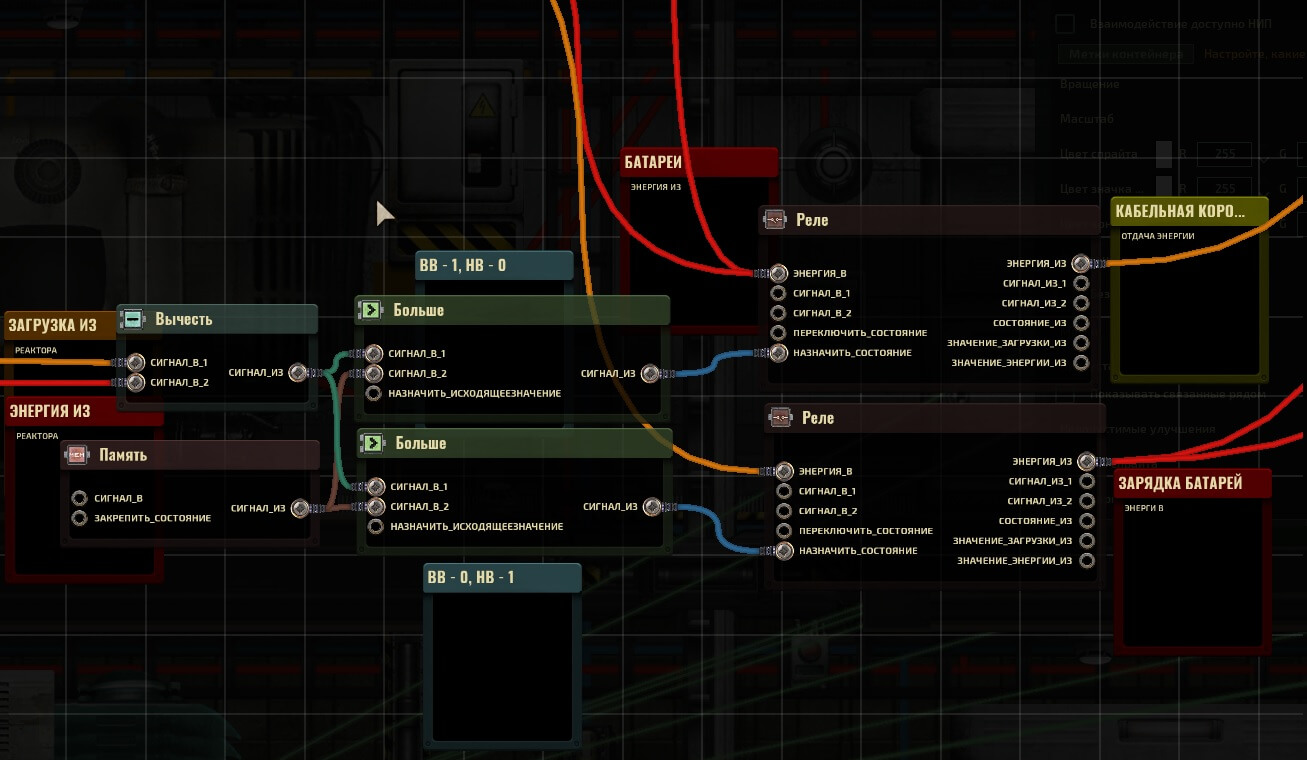

Монтаж:
- Записываем в память комфортный дефицит энергии. Например, 100. «Сигнал из» памяти проводим к «сигнал в 2» двух компонентов больше.
- «Значение загрузки из» реактора соединяем с «сигнал в 1» компонента вычесть.
- «Значение энергии из» реактора соединяем с «сигнал в 2» компонента вычесть. Компонент выдает нам разницу между необходимой энергией и вырабатываемой.
- «Сигнал из» вычитания ведем к «сигнал в 1» первого и второго компонентов больше. То есть сравниваем текущий дефицит энергии (если он есть) с нашим комфортным.
- «Сигнал из» первого компонента «больше» ведем к «назначить состояние» реле, которое отвечает за отдачу энергии батареями в общую электросеть. Значение верного выхода — 1, неверного — 0, то есть при дефиците реле будет включаться и энергия пойдет в общую сеть. У нужного реле «энергия в» связана с «энергия из» батарей, а «энергия из» связана с «энергия» кабельной коробки.
- «Сигнал из» второго компонента «больше» ведем к «назначить состояние» реле, которое отвечает за зарядку батарей от общей электросети. Значение верного выхода — 0, неверного — 1. То есть при дефиците зарядка батарей остановится. У нужного реле «энергия в» связана с «энергия» кабельной коробки, а «энергия из» связана с «энергия в» батарей.
- Выдираем все лишние провода из реле, которые отвечали за переключение состояния через кнопки.
Примечания:
- Скорость зарядки аккумуляторов можно настраивать по тому же принципу что и скорость зарядки суперконденсаторов. То есть, чем ниже заряд батареи, тем выше скорость зарядки.
- Не забываем включать батареи на зарядку. В подлодках из заводской упаковки зарядка выключена.
